ท่อแรงดันสูงและการประกอบ

อัน ท่อแรงดันสูงและชุดประกอบ โดยทั่วไปประกอบด้วยร่างกายท่อ, ซับด้านใน, ชั้นเสริมแรง, ปลอกด้านนอกและตัวเชื่อมต่อที่รวดเร็วที่ปลายทั้งสอง ฟังก์ชั่นหลักของมันคือการขนส่งของเหลวหรือก๊าซภายใต้แรงดันสูงรักษาความมั่นคงของสื่อและมีความต้านทานความดันความต้านทานการสึกหรอความต้านทานการกัดกร่อนและคุณสมบัติอื่น ๆ ในระหว่างการใช้งานระยะยาว
ตัวท่อคือ "โครงกระดูก" ของท่อแรงดันสูงทั้งหมดและมักจะประกอบด้วยวัสดุคอมโพสิตหลายชั้น วัสดุชั้นนอกที่พบมากที่สุดคือวัสดุสังเคราะห์ PVC, TPE, PU หรือยางสังเคราะห์ที่ทนน้ำมัน วัสดุเหล่านี้มีลักษณะของความยืดหยุ่นที่ดีความต้านทานต่อสภาพอากาศความต้านทานน้ำมันที่แข็งแกร่งและความต้านทานการสึกหรอ พวกเขาสามารถรักษาประสิทธิภาพที่มั่นคงในอุณหภูมิสูงความชื้นสูงหรือสภาพแวดล้อมมันและไม่ใช่เรื่องง่ายที่จะแตกแข็งหรือกัดกร่อน ชั้นด้านในสุดของท่อคือชั้นซับซึ่งสัมผัสโดยตรงกับของเหลวหรือก๊าซและจำเป็นต้องมีความต้านทานการกัดกร่อนที่แข็งแกร่งมากและลักษณะแรงเสียดทานต่ำ ท่อคุณภาพสูงมักจะใช้วัสดุสังเคราะห์ PTFE, EPDM หรือวัสดุสังเคราะห์เกรดอาหารเพื่อป้องกันไม่ให้ของเหลวถูกปนเปื้อนในระหว่างการส่งผ่านในขณะที่ลดความต้านทานการไหลและการปรับปรุงประสิทธิภาพการส่งผ่าน นอกจากนี้โครงสร้างผนังด้านในที่ราบรื่นยังสามารถป้องกันสารตกค้างของสื่อการปรับขนาดและการอุดตันและเหมาะอย่างยิ่งสำหรับระบบของเหลวที่มีน้ำมันกรดที่แข็งแรงและอัลคาลีหรืออนุภาคแขวนลอย
กุญแจสำคัญในการทำงานที่มั่นคงของท่อแรงดันสูงในสภาพแวดล้อมที่มีแรงกดดันในการทำงานของ MPA หลายสิบหรือสูงกว่าอยู่ในชั้นเสริมแรงตรงกลาง โดยทั่วไปแล้วส่วนนี้จะใช้สายถักลวดเหล็กที่มีความแข็งแรงสูงหรือโครงสร้างม้วนลวดเหล็กเกลียวซึ่งเป็นโครงสร้างตาข่ายหนาแน่นผ่านการผสมผสานระหว่างการสกัดกั้นเพื่อต้านทานความตึงเครียดภายนอกอย่างมีประสิทธิภาพแรงดันการขยายตัวภายในและแรงกระแทกซ้ำ ชั้นถักลวดเหล็กยังกำหนด "ระดับความดันในการทำงาน" และ "แรงดันระเบิด" ของท่อ ภายใต้สถานการณ์ปกติโครงสร้างถักสองชั้นสามารถทนต่อแรงดันที่สูงกว่าชั้นเดียวและมีความยืดหยุ่นและรัศมีการดัดที่ดีขึ้น มีการใช้กันอย่างแพร่หลายในเครื่องจักรไฮดรอลิกอุปกรณ์วิศวกรรมและระบบทำความสะอาดที่มีความเข้มสูง
ปลอกด้านนอกเป็นอุปสรรคป้องกันสำหรับท่อทั้งหมดซึ่งส่วนใหญ่รับผิดชอบในการต่อต้านความเสียหายต่อท่อจากสภาพแวดล้อมภายนอกรวมถึงรังสีอัลตราไวโอเลตการสึกหรอเชิงกลการกัดกร่อนทางเคมีการบุกรุกของไอน้ำและความร้อน วัสดุมักจะเป็นสารเคลือบยางสังเคราะห์หรือชั้นคอมโพสิตแบบถักเส้นใยและพื้นผิวจะมาพร้อมกับพื้นผิวต่อต้านลื่นหรือการระบุสีตามวัตถุประสงค์เพื่อระบุวัตถุประสงค์หรือระดับความดันอย่างรวดเร็วในสถานที่ก่อสร้างที่ซับซ้อนหรือการประชุมเชิงปฏิบัติการอุตสาหกรรม
การประกอบขั้วต่อที่ปลายทั้งสองของท่อแรงดันสูงเป็นหนึ่งในส่วนที่มีการปิดผนึกที่สำคัญที่สุดในระบบของเหลวทั้งหมด โดยทั่วไปจะทำจากวัสดุทองเหลืองสแตนเลสหรือวัสดุชุบสังกะสีเหล็กกล้าคาร์บอน ฟังก์ชั่นหลักของมันคือการบรรลุการเชื่อมต่ออย่างรวดเร็วและการถอดท่อด้วยตัวปั๊มปืนน้ำวาล์วหัวฉีดและอุปกรณ์อื่น ๆ

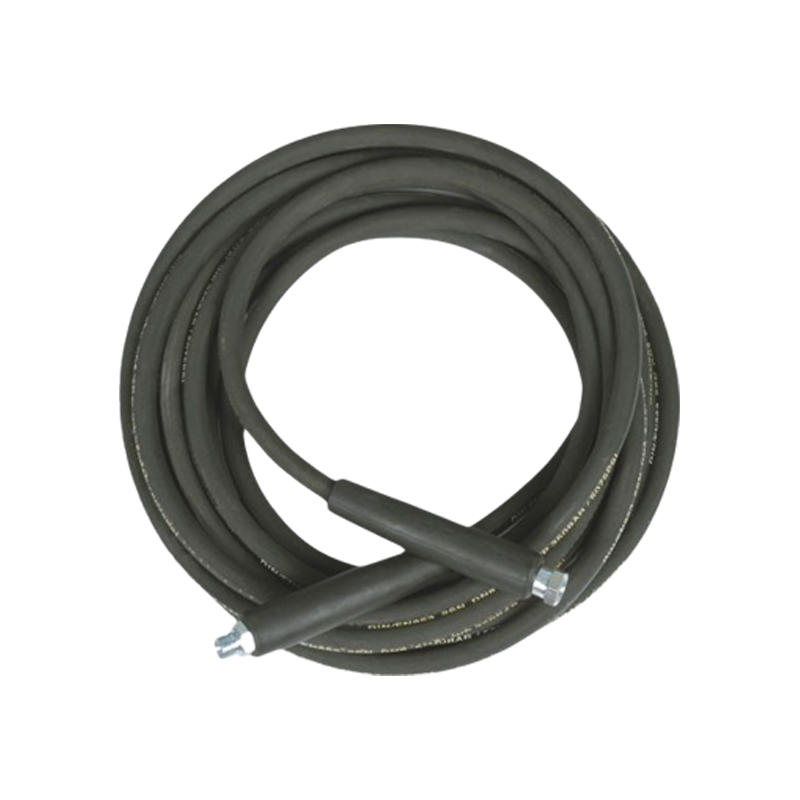

ท่อระบายน้ำเครื่องซักผ้าเครื่องซักผ้า: ท่อชนิดนี้ใช้กันอย่างแพร่หลายในเครื่องซักผ้ารถยนต์แรงดันสูงเพื่อเชื่อมต่อปืนน้ำและเครื่องจักรหลักของเครื่องซักผ้าเพื่อขยายรัศมีการทำงาน มันมักจะทำจากพีวีซีที่มีความแข็งแรงสูงการถักเปียไนล่อนหรือวัสดุคอมโพสิตสามชั้นพร้อมการต่อต้านการบิดและความยืดหยุ่นที่ดี เพื่อปรับปรุงการปรับตัวและการปิดผนึกตัวเชื่อมต่อ Universal Quick จะติดตั้งที่ปลายทั้งสองของท่อซึ่งส่วนใหญ่ทำจากทองแดงหรือสแตนเลสเพื่อป้องกันการรั่วไหลของน้ำและการสูญเสียความดัน
ข้อได้เปรียบที่โดดเด่นของท่อขยายเครื่องซักผ้ารถยนต์คือความเบาความยืดหยุ่นและไม่ง่ายที่จะปม ผู้ใช้สามารถทำความสะอาดตัวรถกราวด์หรือมุมได้อย่างยืดหยุ่นโดยไม่ต้องเคลื่อนย้ายเครื่องหลัก ในขณะเดียวกันลักษณะการต่อต้านรังสียูวี, การต่อต้านริ้วรอยและการกัดกร่อนทำให้เหมาะสำหรับสภาพแวดล้อมกลางแจ้งหรือฝนที่เต็มไปด้วยฝุ่นปรับปรุงประสิทธิภาพการทำความสะอาดและความสะดวกสบายในการดำเนินงาน

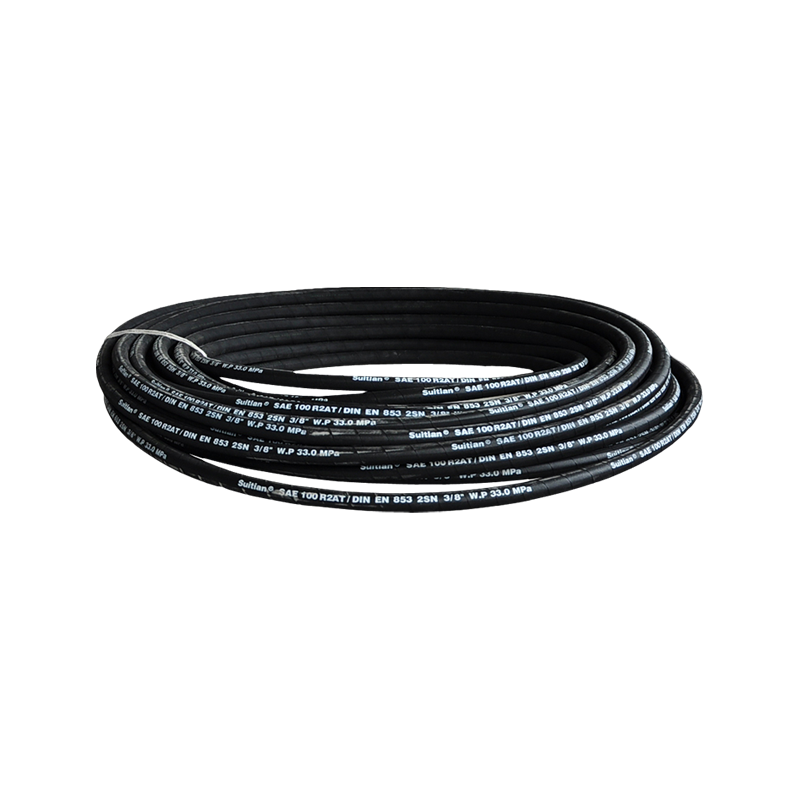

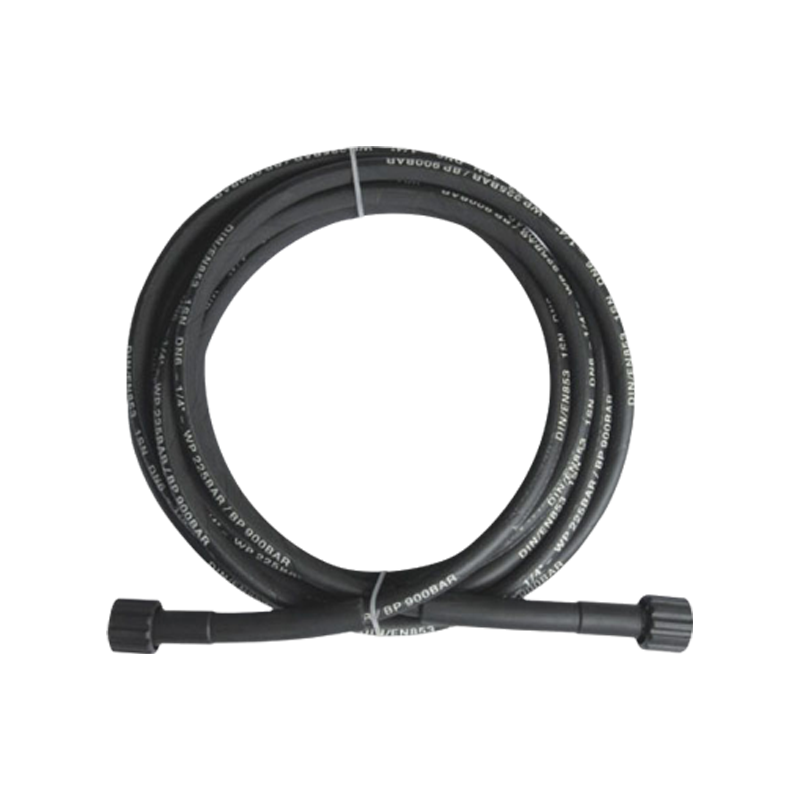

ท่อยางแรงดันสูง: ประเภทนี้ส่วนใหญ่จะใช้ในระบบส่งกำลังไฮดรอลิกอุปกรณ์ทำความสะอาดอุตสาหกรรมและเครื่องจักรก่อสร้าง มันเป็นสายยางที่มีความดันสูงและธรรมดาที่สุดในการใช้งานอุตสาหกรรม วัสดุของมันโดยทั่วไปคือการทนต่อน้ำมัน, ป้องกันกรดและยางสังเคราะห์ที่ทนต่ออัลคาไล ชั้นในนั้นราบรื่นในการปรับปรุงประสิทธิภาพการผ่านของเหลว ตรงกลางเสริมด้วยชั้นลวดเหล็กถักและชั้นด้านนอกถูกปกคลุมด้วยยางต่อต้านการสวมใส่เพื่อป้องกันความเสียหายทางกายภาพและอายุสิ่งแวดล้อม
ท่อยางแรงดันสูงรองรับแรงดันในการทำงานที่สูงขึ้น (โดยทั่วไป 25mpa ~ 100mpa) มีความต้านทานต่อแรงกระแทกความต้านทานอุณหภูมิสูงและความต้านทานแรงดันสูงและใช้กันอย่างแพร่หลายในฉากงานหนักเช่นอุปกรณ์การขุดเครื่องจักรฉีดขึ้นรูป การออกแบบโครงสร้างที่เข้มงวดและยืดหยุ่นช่วยให้สามารถรักษาความแข็งแรงได้ในขณะที่ยังคงมีความยืดหยุ่นในระดับหนึ่งซึ่งง่ายต่อการวางและติดตั้ง
ท่อถักคู่ไฮดรอลิก: นี่คือท่อเกรดอุตสาหกรรมที่ออกแบบมาโดยเฉพาะสำหรับระบบไฮดรอลิกความดันสูงพิเศษ เมื่อเปรียบเทียบกับสายรัดลวดเหล็กชั้นเดียวแบบธรรมดาโครงสร้างของมันจะเพิ่มชั้นลวดเหล็กที่มีความแข็งแรงสูงสองชั้นซึ่งช่วยเพิ่มความแข็งแรงของแรงอัดโดยรวมและความต้านทานต่อแรงกระแทกภายนอกและเหมาะสำหรับระบบที่มีความต้องการความดันเกิน 3500PSI (ประมาณ 25MPA)
ท่อถักคู่ไฮดรอลิกมักใช้ในเครื่องจักรวิศวกรรมอุปกรณ์ขุดเจาะน้ำมันอุปกรณ์พื้นสนามบินและระบบอัตโนมัติอุตสาหกรรมโดยเฉพาะอย่างยิ่งในสถานที่ที่มีพื้นที่ขนาดเล็กโค้งที่ซับซ้อนและข้อต่อบ่อย ซับในยางของมันมีความต้านทานต่อน้ำมันที่ยอดเยี่ยมและความต้านทานการกัดกร่อนทางเคมีและสามารถทำงานได้อย่างเสถียรแม้ในอุณหภูมิสูงน้ำมันสูงกรดสูงและอัลคาไลหรือสภาพแวดล้อมตัวทำละลายอินทรีย์

1. ความต้านทานแรงดันที่แข็งแกร่ง
ค่าทางเทคนิคที่สำคัญที่สุดของท่อแรงดันสูงสะท้อนให้เห็นในความต้านทานแรงดันที่ยอดเยี่ยม เพื่อที่จะทนต่อการไหลของน้ำแรงดันสูงอย่างต่อเนื่อง, การส่งน้ำมันไฮดรอลิกหรือก๊าซ, โครงสร้างภายในของมันมักจะใช้ลวดเหล็กที่มีความแข็งแรงสูงถักเปียหรือชั้นเสริมแรงม้วนเกลียวเกลียวรวมกับชั้นนอกที่มีความยืดหยุ่น แต่แข็งแรงหรือเทอร์โมพลาสติก ระบบคอมโพสิตแบบหลายชั้นนี้ไม่เพียง แต่สามารถป้องกันไม่ให้ท่อขยายการเปลี่ยนรูปหรือระเบิดภายใต้แรงดันสูง แต่ยังลดความเสี่ยงของการระเบิดท่อที่เกิดจากความผันผวนของแรงดันทันที ระดับความดันในการทำงานที่แตกต่างกันสอดคล้องกับจำนวนและการจัดเรียงสายเหล็กที่มีระดับความแข็งแรงแตกต่างกัน มาตรฐานอุตสาหกรรมมักจะต้องใช้แรงกดดันจากการระเบิดของท่อให้มากกว่า 3-4 เท่าของแรงกดดันในการทำงานเพื่อให้ความปลอดภัยซ้ำซ้อนเพียงพอ ดังนั้นไม่ว่าจะเป็นในฉากต่าง ๆ เช่นเครื่องจักรวิศวกรรมระบบไฮดรอลิกหรือยานพาหนะทำความสะอาดแรงดันสูงการเลือกท่อแรงดันสูงที่ทนความดันคุณภาพสูงเป็นสิ่งที่จำเป็นสำหรับการทำงานอย่างต่อเนื่องและปลอดภัยของระบบ
2. การอยู่ร่วมกันของความยืดหยุ่นและการต่อต้านการฝัง
ในแนวคิดดั้งเดิม "ความต้านทานความดัน" มักรวมกับ "ความแข็งแกร่ง" แต่เทคโนโลยีท่อความดันสูงที่ทันสมัยได้ทำลายผ่านข้อ จำกัด นี้ บนพื้นฐานของการตอบสนองความต้องการความแข็งแรงโดยการใช้ผิวหนังชั้นนอกยางนุ่มการออกแบบโครงสร้างลูกฟูกและซับในที่ยืดหยุ่นท่อมีความยืดหยุ่นและการโค้งงอที่ดีในขณะที่รักษาความแข็งแกร่งไว้
ข้อได้เปรียบในการออกแบบนี้เหมาะอย่างยิ่งสำหรับการเดินสายเชิงพื้นที่ที่ซับซ้อนและการดำเนินการบนมือถือหลายครั้ง: ท่อจะไม่แข็งตัวรีบาวด์หรือพันกันเมื่อมันถูกล้อมรอบมุมในพื้นที่เล็ก ๆ ล้อมรอบท่อในอุปกรณ์เวิร์กช็อปหรือลากอย่างอิสระเมื่อล้างตัวรถ ในเวลาเดียวกันท่อที่มีการรักษาด้วยการต่อต้านแรงบิดสามารถป้องกันการคดเคี้ยวและการวนรอบได้อย่างมีประสิทธิภาพปรับปรุงความคล่องแคล่วและความปลอดภัยของการใช้งานอย่างมากและลดความเป็นไปได้ของการแตกหักหรือการบีบอัดเนื่องจากการบิด
3. ความต้านทานต่อสภาพอากาศสูง
ท่อแรงดันสูงส่วนใหญ่จะใช้ในสภาพการทำงานกลางแจ้งหรือความเข้มสูงเช่นสถานที่ก่อสร้างเครื่องจักรทำเหมืองการล้างรถแรงดันสูงการพ่นการเกษตร ฯลฯ สภาพแวดล้อมภายนอกมักจะมาพร้อมกับรังสีอัลตราไวโอเลตที่รุนแรงการกัดเซาะของฝน ดังนั้นฝักด้านนอกของมันจะต้องมีความต้านทานต่อสภาพอากาศที่สูงมาก
ท่อความดันสูงคุณภาพสูงมักจะใช้วัสดุที่ทนต่อความชราและการกัดกร่อนเช่น EPDM, NBR หรือ TPU วัสดุเหล่านี้ไม่เพียง แต่สามารถต้านทานการเยียวยาที่เกิดจากแสงแดดได้อย่างมีประสิทธิภาพ แต่ยังรักษาโครงสร้างเดียวกันไว้เป็นเวลานานในสภาพแวดล้อมการกัดกร่อนพิเศษเช่นพืชเคมีแหล่งน้ำมันและโรงงานอาหาร ในเวลาเดียวกันบางรุ่นยังเพิ่มตัวแทนป้องกันการปนเปื้อนการเคลือบป้องกันการระเบิดสูตรสารหน่วงไฟ ฯลฯ เพื่อตอบสนองความต้องการของระดับความปลอดภัยสูง
4. ความเข้ากันได้หลายส่วนผสม
ในฐานะที่เป็นสื่อการเชื่อมต่อระบบความเข้ากันได้และมาตรฐานของตัวเชื่อมต่อที่ปลายทั้งสองของท่อแรงดันสูงส่งผลโดยตรงต่อประสิทธิภาพการประกอบและการบำรุงรักษาในภายหลังระหว่างอุปกรณ์ ส่วนประกอบท่อกระแสหลักในปัจจุบันทั้งหมดใช้การออกแบบอินเตอร์เฟสมาตรฐานสากลรวมถึงเธรด M22 × 1.5, G1/4, อินเตอร์เฟส G3/8 BSP, ขั้วต่อปลั๊กอินด่วน, เธรด NPT อเมริกัน, มาตรฐาน DIN, JIC Standard และข้อกำหนดอื่น ๆ ที่กำหนดเอง
อินเทอร์เฟซมาตรฐานเหล่านี้สามารถเชื่อมต่อได้อย่างไร้รอยต่อด้วยอุปกรณ์ต่าง ๆ ของอุปกรณ์เช่น Karcher, Bosch, Husqvarna, Lavor, Nilfisk ฯลฯ โดยไม่จำเป็นต้องมีตัวแปลงเพิ่มเติม ผู้ใช้จำเป็นต้องเลือกข้อมูลจำเพาะที่เกี่ยวข้องเพื่อเชื่อมต่อด้วยคลิกเดียว ในเวลาเดียวกันพอร์ตท่อมีการติดตั้งร่องป้องกันลื่น, โอริงกันรั่ว, ข้อต่อหมุนและโครงสร้างอื่น ๆ เพื่อปรับปรุงการปิดผนึกและความปลอดภัยและหลีกเลี่ยงการคลายหรือการรั่วไหลภายใต้แรงดันสูง
